產品概述

電氣火災監控探測器適用于50HZ，額定電壓AC380V的電路中，廣泛用于倉庫、高層建筑、住宅樓宇單元、加油站、賓館及人員密集的建筑場所用電系統，可有效保障用電安全，防止電氣火災的發生。

該產品嚴格按照GB14287.2-2005 《剩余電流式電氣火災監控探測器》和GB14287.3-2005 標準《測溫式電氣火災監控探測器》研發生產的，它是一款智能型消防電子產品，符合《低壓開關設備和控制設備》和其他相關標準要求的全智能化產品，為防止電氣火災的發生起報警和保護作用。

產品結構與基本原理

電氣火災監控探測器是由外殼控制電源、微處理器、LED顯示、LED指示燈和按鍵、控制接口組成。電源控制部分是整個產品的供電電源；顯示和按鍵起信息顯示作用；接口部分承擔著聲光、報警、產品當前輸出狀態、遠程操作、各咱傳感器的控制輸入與上位機（中心主機）的通訊。

電氣火災監控探測器的基本原理：各種數據信息經過傳感器采集后，送到微處理器運算、識別、判斷后送到執行控制電路，同時把信息送至LED顯示與上位機供操作觀察。

主要技術參數

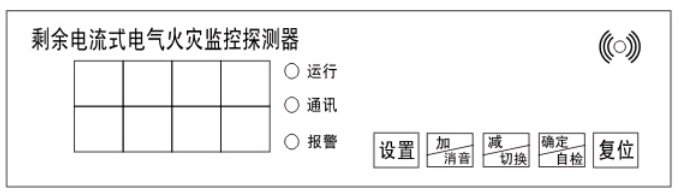

面板顯示功能代碼和參數設置

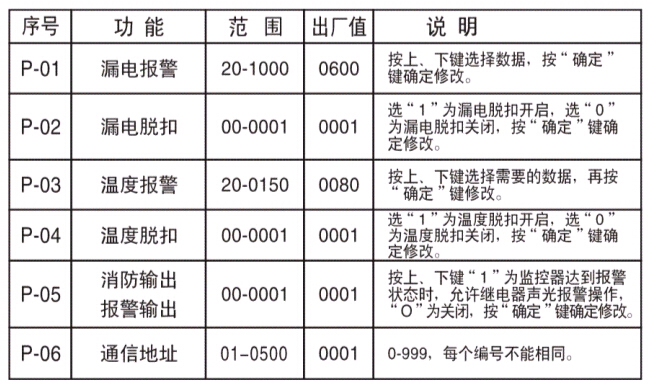

A型監控器（1回路）參數設置進入方法：

按設置鍵——顯示P00——確定——按上下鍵顯示密碼9999——確定——進入?yún)?shù)設置菜單如下：

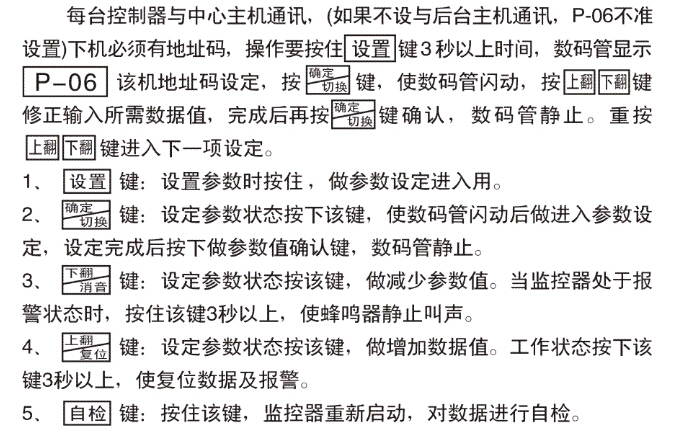

操作步驟

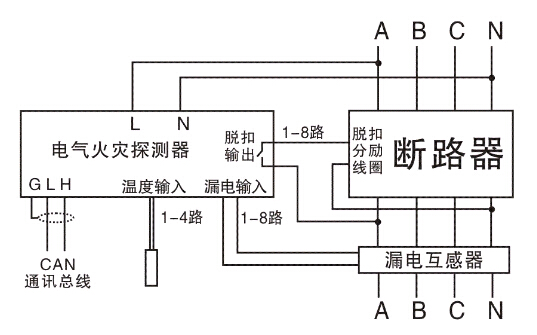

單路型外接端口接線圖

電氣火災控制器接線圖

外形及安裝尺寸
